DIERS диагностика в Москве: инновационная 4D оценка взаимосвязи прикуса и осанки в клинике Униклиник

Концепция холистической стоматологии основана на понимании, что положение нижней челюсти, окклюзия зубов, функция височно-нижнечелюстного сустава оказывают прямое влияние на положение головы, шейного отдела позвоночника, грудной клетки, таза, нижних конечностей через сложную систему нейромышечных связей. Тройничный нерв — самый крупный из черепных нервов — иннервирует жевательную мускулатуру и связан с системой постурального контроля через ретикулярную формацию ствола мозга и мозжечок. Проприоцептивная информация от рецепторов периодонтальной связки зубов, височно-нижнечелюстного сустава, жевательных мышц постоянно поступает в центральную нервную систему и интегрируется с информацией от вестибулярного аппарата, органов зрения, рецепторов стоп для поддержания вертикального положения тела и равновесия.

Неправильный прикус, дисфункция ВНЧС, преждевременные окклюзионные контакты, неправильная высота прикуса после протезирования приводят к изменению тонуса жевательных мышц, смещению головы вперед или в сторону для компенсации дисбаланса, что запускает каскад постуральных адаптаций во всем теле. Смещение головы вперед всего на 2-3 см увеличивает нагрузку на шейный отдел позвоночника в 3-4 раза, вызывает напряжение трапециевидных и лестничных мышц, ограничение подвижности шейного отдела, компрессию позвоночных артерий с нарушением кровоснабжения мозга. Компенсаторно изменяется поясничный лордоз, наклон таза, положение центра тяжести, распределение веса на стопы. Формируется порочный круг взаимоотягощающих нарушений, проявляющихся болями в шее, спине, головными болями, головокружениями, быстрой утомляемостью.

Принцип работы системы DIERS

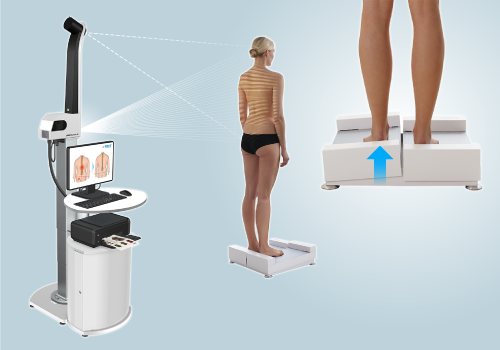

Система DIERS (аббревиатура немецкого названия Dynamische Wirbelsäulen- und Rückenvermessung — динамическое измерение позвоночника и спины) разработана немецкой компанией DIERS International GmbH и является мировым лидером в области оптической топографии опорно-двигательного аппарата. Технология основана на методе растровой стереографии или структурированного освещения, разработанном в 1970-х годах для промышленного контроля качества изделий сложной формы и адаптированном для медицинских целей. Принцип заключается в проекции на исследуемую поверхность системы параллельных горизонтальных световых полос (растра) с помощью проектора и видеорегистрации их искривления камерой высокого разрешения, расположенной под углом к проектору.

Когда световые полосы проецируются на сложную рельефную поверхность спины пациента, они искривляются в соответствии с формой этой поверхности — изгибаются над выступающими участками (остистые отростки позвонков, лопатки, мышечные валики) и прогибаются над впадинами (паравертебральные желобки, межлопаточная область, поясничный треугольник). Камера фиксирует картину искривленных полос с частотой 50-60 кадров в секунду, компьютер анализирует величину и направление отклонения каждой точки каждой полосы от прямой линии, математически реконструирует трехмерную форму поверхности спины с точностью до 0,2-0,5 мм. По топографии поверхности спины специальное программное обеспечение рассчитывает положение позвоночника внутри тела, используя установленные анатомические корреляции между поверхностной топографией и положением костных структур.

Инновационность системы DIERS formetric 4D motion заключается в возможности не только статического измерения в неподвижном положении стоя, но и динамического 4D анализа в движении — измерение 50-60 кадров в секунду позволяет видеть, как меняется положение позвоночника, таза, плеч в режиме реального времени при ходьбе, беге, наклонах, поворотах. Четвертое измерение — время — добавляется к трем пространственным координатам, создавая полноценную биомеханическую модель движения. Это революционный прорыв по сравнению со статическим рентгеном, который фиксирует единственный момент времени в неестественном положении лежа, не отражая функциональные особенности работы опорно-двигательного аппарата в условиях гравитации и движения.

Для повышения точности измерений на спину пациента перед исследованием наносятся специальные маркеры — светоотражающие наклейки диаметром 5-10 мм на ключевые анатомические ориентиры. Обязательные точки маркировки включают седьмой шейный позвонок (наиболее выступающий остистый отросток при наклоне головы вперед), крестец (в области межъягодичной складки), задние верхние ости подвздошных костей справа и слева (костные выступы на поясе, определяемые пальпацией), нижние углы лопаток. Маркеры служат реперными точками, относительно которых калибруется вся система координат, рассчитываются все остальные параметры. Современные версии DIERS могут работать и без маркеров, используя автоматическое распознавание анатомических ориентиров по контурам тела искусственным интеллектом, но маркерный метод обеспечивает максимальную точность.

Интеграция DIERS в функциональную стоматологию

Применение DIERS диагностики в стоматологии открывает новые возможности для понимания и лечения дисфункциональных состояний зубочелюстной системы с позиций их влияния на весь организм. Дисфункция височно-нижнечелюстного сустава редко бывает изолированной проблемой — в подавляющем большинстве случаев она сопровождается постуральными нарушениями, шейно-плечевым синдромом, головными болями напряжения. DIERS позволяет объективно зафиксировать эти взаимосвязи, показать пациенту наглядно, как изменение положения нижней челюсти влияет на осанку, убедить в необходимости комплексного функционального лечения, а не только симптоматической терапии болевого синдрома.

Протокол DIERS диагностики в стоматологической практике включает несколько последовательных измерений. Первое измерение проводится в привычной окклюзии пациента — как он обычно смыкает зубы — для фиксации исходного состояния. Второе измерение — с разомкнутыми зубами, нижняя челюсть в физиологическом положении покоя без мышечного напряжения — показывает, какова естественная постура без влияния окклюзии. Третье измерение — с установкой специальных окклюзионных шаблонов или временных коронок, задающих правильную высоту прикуса и положение нижней челюсти — демонстрирует, как изменится осанка после планируемого лечения. Сравнение этих трех измерений дает врачу объективную информацию для принятия решений.

Типичная картина при дисфункции ВНЧС на DIERS — асимметрия плеч и лопаток, ротация таза, латеральное отклонение позвоночника, смещение центра тяжести, неравномерное распределение веса на стопы с перегрузкой одной стороны. После установки окклюзионной шины, нормализующей положение нижней челюсти, повторное измерение через 15-30 минут часто показывает значительное улучшение симметрии — выравнивание высоты плеч, уменьшение латерального отклонения позвоночника, центрирование центра тяжести, более равномерное распределение веса. Это объективное доказательство правильности выбранного направления лечения, которое невозможно получить субъективными методами осмотра или расспроса о самочувствии.

В ортодонтическом лечении DIERS помогает выявить пациентов с высоким риском рецидива после снятия брекетов. Если в процессе выравнивания зубов не нормализовалась постура — сохраняется асимметрия плеч, ротация таза, мышечный дисбаланс — высока вероятность, что после снятия брекетов зубы вернутся в прежнее положение под действием компенсаторных мышечных сил. Таким пациентам показана дополнительная постуральная коррекция — остеопатическое лечение, миофункциональная терапия, ношение ортопедических стелек — параллельно с ортодонтией для достижения стабильного результата. DIERS позволяет мониторить эффективность комплексного подхода, определять оптимальные сроки завершения ортодонтического этапа.

При планировании протезирования и имплантации DIERS диагностика помогает определить правильную высоту прикуса будущих ортопедических конструкций. Часто пациенты, нуждающиеся в протезировании, имеют снижение высоты прикуса из-за стертости зубов, потери жевательных зубов, старых низких протезов. Определение оптимальной высоты восстановления — сложная задача, от правильности решения которой зависит не только эстетика улыбки, но и функция жевания, состояние ВНЧС, общее самочувствие. Изготовление серии временных протезов разной высоты с контрольными DIERS измерениями позволяет найти ту высоту прикуса, при которой достигается оптимальный постуральный баланс — симметрия плеч и таза, центральное положение центра тяжести, равномерное распределение веса на стопы, минимальное мышечное напряжение.

Параметры и показатели DIERS диагностики

Система DIERS рассчитывает более 100 различных клинических параметров, характеризующих состояние опорно-двигательного аппарата в трех плоскостях. В сагиттальной плоскости (вид сбоку) измеряются физиологические изгибы позвоночника — угол грудного кифоза (в норме 20-40 градусов), угол поясничного лордоза (в норме 20-40 градусов), положение оси туловища относительно вертикали (отклонение туловища вперед или назад), величина выступания живота, выраженность ягодичной области. Увеличение грудного кифоза (сутулость, круглая спина) и поясничного лордоза часто сопровождает переднее положение головы при дисфункции ВНЧС и неправильном прикусе. Уменьшение физиологических изгибов (плоская спина) характерно для гипертонуса глубоких мышц спины.

Во фронтальной плоскости (вид сзади) оцениваются латеральное отклонение позвоночника — сколиоз (измеряется угол максимального отклонения от средней линии, в норме не более 5 градусов), положение таза (перекос таза — разница высоты задних верхних остей подвздошных костей справа и слева, ротация таза вокруг вертикальной оси), высота плеч и лопаток (разница высоты левого и правого плеча, левого и правого нижнего угла лопаток), симметричность талии (треугольники талии — пространство между боковой поверхностью туловища и опущенной рукой справа и слева должны быть одинаковыми), положение центра тяжести тела (проекция центра масс на плоскость опоры, в норме находится на средней линии между стопами).

Ротационные параметры в горизонтальной плоскости включают ротацию отдельных позвонков вокруг вертикальной оси — поворот остистого отростка влево или вправо относительно средней линии, измеряемый в градусах для каждого позвонка. Ротация позвонков — ключевой компонент структурного сколиоза, отличающий его от функционального искривления. Ротация таза вокруг вертикальной оси — поворот передней или задней половины таза — часто связана с односторонним жеванием, асимметрией прикуса, укорочением ноги. Ротация плечевого пояса — разворот плеч относительно таза — компенсаторный механизм при грудном сколиозе.

Мышечная топография — уникальная возможность DIERS — оценка симметричности и тонуса паравертебральных мышц по обеим сторонам позвоночника на основании анализа рельефа поверхности спины. Гипертонус мышц на одной стороне проявляется формированием выступающего мышечного валика, визуализируемого как более светлая зона на цветной топографической карте. Гипотонус противоположной стороны проявляется уплощением, западением паравертебрального желоба, более темной окраской. Мышечный дисбаланс — важнейший патогенетический фактор прогрессирования сколиоза, хронических болей в спине, постуральной нестабильности, тесно связанный с дисфункцией ВНЧС и нарушениями прикуса.

Подометрическая платформа, интегрированная в систему DIERS, позволяет одновременно с топографией позвоночника измерять распределение давления стоп на поверхность опоры. Анализируется общий вес тела, распределение веса между правой и левой ногой (в норме 50/50, допустимо отклонение до 45/55), распределение давления внутри каждой стопы между передним и задним отделами (в норме 40/60 — большая нагрузка на пятку), между медиальным и латеральным краями (оценка продольного и поперечного плоскостопия, вальгусной или варусной деформации). Площадь контакта стопы с опорой, траектория перемещения центра давления при ходьбе позволяют оценить функцию стопы как амортизатора и рессоры, выявить плоскостопие, патологические установки стоп, требующие коррекции ортопедическими стельками.

Динамический 4D анализ походки

Уникальная возможность системы DIERS 4D motion — анализ движения в режиме реального времени с частотой измерения 50-60 кадров в секунду. Пациент идет или бежит по специальной дорожке длиной 4-6 метров, встроенной в пол, с интегрированными подометрическими платформами. Камеры непрерывно фиксируют изменения топографии спины, положения позвоночника, таза, плеч при каждом шаге. Компьютер синхронизирует данные топографии с данными распределения давления стоп, рассчитывает биомеханические параметры походки — длину шага, ширину постановки стоп, время опоры на каждую ногу, амплитуду движений таза и плечевого пояса, ротацию позвоночника при ходьбе.

Видеоанализ походки выявляет патологические паттерны, незаметные при статическом осмотре. Асимметрия походки — разная длина шага правой и левой ноги, разное время опоры, прихрамывание на одну сторону — может быть связана с укорочением ноги, болями в суставе, мышечной слабостью, но также с дисфункцией ВНЧС и асимметрией прикуса через механизм постуральных адаптаций. Избыточная ротация позвоночника при ходьбе, чрезмерные движения плечевого пояса свидетельствуют о недостаточной стабилизации туловища глубокими мышцами спины, что повышает нагрузку на межпозвонковые диски, связки, увеличивает риск дегенеративных изменений, болевых синдромов.

Особый интерес для стоматологии представляет анализ взаимосвязи фазы шага и активности жевательных мышц. Исследования показывают, что при одностороннем жевании и дисфункции ВНЧС нарушается нормальный реципрокный паттерн активации мышц при ходьбе — вместо попеременного расслабления и сокращения мышц правой и левой стороны туловища и конечностей развивается патологическая синхронная активация или, наоборот, недостаточная активация мышц стороны, противоположной стороне привычного жевания. Это приводит к неэкономичной походке, повышенным энергетическим затратам, быстрой утомляемости при ходьбе. После коррекции прикуса и нормализации двустороннего симметричного жевания часто улучшается паттерн походки без каких-либо дополнительных вмешательств.

Функциональные пробы с изменением окклюзии при динамическом измерении еще более информативны, чем при статическом. Пациент проходит по дорожке несколько раз в разных условиях — с привычной окклюзией, с разомкнутыми зубами (валик между зубами), с окклюзионной шиной, с временными коронками, изменяющими высоту прикуса. Сравнение параметров походки в этих условиях объективно показывает, как окклюзия влияет на биомеханику всего тела. Улучшение симметрии походки, уменьшение ротации позвоночника, более равномерное распределение нагрузки на стопы при установке правильной окклюзионной шины — убедительное доказательство того, что выбранное направление лечения правильное, прогноз благоприятный.

Преимущества DIERS диагностики

DIERS диагностика обладает рядом уникальных преимуществ, делающих ее незаменимым инструментом современной функциональной стоматологии. Безопасность — отсутствие рентгеновского излучения позволяет проводить исследование неограниченное количество раз без вреда для здоровья, что критически важно для мониторинга динамики лечения. Можно выполнять контрольные измерения каждые 2-4 недели, отслеживая постепенные изменения, своевременно корректируя план лечения. Безопасность для детей любого возраста, беременных женщин, пожилых людей расширяет возможности применения метода.

Объективность — компьютерная обработка данных исключает субъективность интерпретации, человеческий фактор. Все параметры измеряются в абсолютных единицах — миллиметрах, градусах, процентах — что позволяет количественно оценивать динамику, сравнивать результаты разных пациентов, проводить научные исследования эффективности различных методов лечения. Цветные топографические карты, 3D модели позвоночника наглядно демонстрируют пациенту его проблемы, повышают мотивацию к лечению, помогают понять необходимость комплексного подхода.

Комплексность — одновременная оценка позвоночника, таза, плечевого пояса, стоп, мышечного баланса, центра тяжести дает целостную картину состояния опорно-двигательного аппарата. Не требуется множество отдельных исследований — все данные получаются за одно 10-15 минутное обследование. Интеграция статического и динамического анализа — измерение в покое и при движении — отражает функциональные возможности организма в естественных условиях, что невозможно получить рентгеном или МРТ, выполняемых лежа.

Скорость — само измерение занимает секунды, обработка данных компьютером 1-2 минуты, заключение врач формулирует в течение 15-20 минут после обследования. Пациент получает результаты в день обращения на руки в виде цветных распечатанных протоколов с понятными графиками, схемами, рекомендациями. Комфорт для пациента — не требуется специальной подготовки, раздевание только до нижнего белья, процедура безболезненная, нет неприятных ощущений, дискомфорта. Подходит даже для детей младшего возраста и людей с клаустрофобией, которые не могут перенести МРТ в закрытом аппарате.

Почему DIERS диагностика в клинике Униклиник

Клиника Униклиник в Москве — один из немногих стоматологических центров, оснащенных системой DIERS formetric 4D motion для комплексной оценки взаимосвязи стоматологических проблем и постурального баланса. Врачи-стоматологи клиники прошли специализированное обучение функциональной нейромышечной стоматологии, краниодонтии, понимают биомеханические взаимосвязи зубочелюстной системы с опорно-двигательным аппаратом, умеют интерпретировать данные DIERS, интегрировать их в план комплексного лечения. Холистический подход — рассмотрение пациента как единой системы, а не набора изолированных органов — позволяет достигать результатов, недостижимых при узкоспециализированном подходе.

Мультидисциплинарная команда — сотрудничество стоматологов с остеопатами, мануальными терапевтами, ортопедами-травматологами, неврологами, специалистами по лечебной физкультуре — обеспечивает возможность комплексной коррекции выявленных постуральных нарушений параллельно со стоматологическим лечением. DIERS диагностика позволяет объективно определить, какие специалисты должны быть включены в команду для конкретного пациента, в какой последовательности проводить этапы лечения, когда начинать стоматологический этап, а когда сначала необходимо устранить грубые постуральные нарушения остеопатическими методами.

Современное оборудование — помимо DIERS система клиника оснащена компьютерной томографией, артикулятором для функционального анализа прикуса, электромиографом для оценки активности жевательных мышц, аксиографом для регистрации движений нижней челюсти. Интеграция данных всех этих диагностических систем создает максимально полную картину функционального состояния зубочелюстной системы в контексте всего организма, позволяет планировать лечение с прогнозируемым долгосрочным результатом.

Индивидуальный подход — детальный анализ данных DIERS для каждого пациента, учет его жалоб, образа жизни, профессиональной деятельности, спортивной активности при составлении плана лечения. Для офисных работников с длительным сидением за компьютером важна коррекция переднего положения головы и грудного кифоза. Для спортсменов критична постуральная устойчивость и мышечный баланс для предотвращения травм и оптимизации результатов. Для музыкантов, играющих на духовых инструментах, важна функция дыхания, связанная с положением челюстей и языка. DIERS позволяет объективизировать эти индивидуальные особенности.

Если вы испытываете боли в височно-нижнечелюстных суставах, головные боли, боли в шее и спине, связанные со стоматологическими проблемами, если планируете комплексное ортодонтическое лечение или протезирование, если хотите убедиться, что ваш прикус не является причиной постуральных нарушений и хронических болей — запишитесь на DIERS диагностику в клинику Униклиник в Москве. Врач проведет комплексное обследование с оценкой взаимосвязи прикуса и осанки, определит, есть ли влияние стоматологических проблем на состояние опорно-двигательного аппарата, составит индивидуальный план функционального лечения с учетом всех выявленных взаимосвязей. Холистический подход к стоматологии с использованием DIERS диагностики — это путь к здоровью не только зубов, но и всего организма.
