Телерентгенография в современной ортодонтии клиники Униклиник

Технология телерентгенографии принципиально отличается от других видов рентгенологических исследований в стоматологии. Ключевая особенность метода — большое расстояние между источником излучения и пациентом, составляющее 150-200 сантиметров. Такая дистанция обеспечивает параллельность рентгеновских лучей и практически полное отсутствие проекционных искажений. Изображение получается в масштабе 1:1 с реальными размерами анатомических структур, что критически важно для точных измерений и цефалометрического анализа.

ТРГ в боковой проекции и ее клиническое значение

Телерентгенограмма в боковой проекции представляет собой снимок черепа в профиль и является наиболее информативным и часто используемым видом исследования в ортодонтии. На боковой ТРГ четко визуализируются все костные структуры лицевого и мозгового отделов черепа, верхняя и нижняя челюсти, зубы, мягкие ткани профиля — нос, губы, подбородок. Это изображение позволяет врачу-ортодонту провести детальный анализ сагиттальных (передне-задних) и вертикальных взаимоотношений челюстно-лицевых структур.

Основная задача анализа боковой телерентгенограммы — определение скелетного класса окклюзии, то есть соотношения верхней и нижней челюстей относительно основания черепа и друг друга. Первый скелетный класс характеризуется нормальным положением обеих челюстей и является наиболее благоприятным для ортодонтического лечения. Второй скелетный класс проявляется дистальным положением нижней челюсти или чрезмерным развитием верхней, что клинически выражается скошенным подбородком и выпуклым профилем лица. Третий скелетный класс характеризуется мезиальным положением нижней челюсти или недоразвитием верхней, что дает выступающий подбородок и вогнутый профиль.

Цефалометрический анализ телерентгенограммы

Цефалометрия — это наука об измерении головы, и цефалометрический анализ телерентгенограммы представляет собой систему стандартизированных измерений, позволяющих объективно оценить лицевой скелет и зубочелюстную систему. Существует множество методик цефалометрического анализа, разработанных различными авторами — Downs, Steiner, Tweed, Bjork, McNamara и другими. Каждая методика использует свой набор анатомических точек, линий, плоскостей и углов, но все они направлены на решение общих задач диагностики.

На телерентгенограмме в боковой проекции врач отмечает ключевые анатомические точки — центр турецкого седла (точка S), точку nasion на пересечении носовых и лобных костей (точка N), точку A на передней поверхности верхней челюсти, точку B на передней поверхности нижней челюсти, точку pogonion на подбородке, гонион в углу нижней челюсти и множество других. Через эти точки проводятся базисные линии — переднее основание черепа (S-N), франкфуртская горизонталь, окклюзионная плоскость, лицевая плоскость.

Измеряются десятки углов, характеризующих различные аспекты строения зубочелюстной системы. Угол SNA показывает положение верхней челюсти относительно основания черепа, в норме составляет 82 градуса. Угол SNB характеризует положение нижней челюсти относительно основания черепа, норма 80 градусов. Угол ANB определяет соотношение челюстей друг к другу, в норме 2 градуса. Увеличение угла ANB указывает на дистальное соотношение челюстей (второй скелетный класс), уменьшение или отрицательное значение — на мезиальное (третий скелетный класс).

Вертикальные параметры и тип роста лицевого скелета

Анализ вертикальных соотношений на боковой телерентгенограмме позволяет определить тип роста лицевого скелета пациента — горизонтальный, нейтральный или вертикальный. Тип роста имеет фундаментальное значение для планирования ортодонтического лечения, так как влияет на прогноз, выбор механики и необходимость удаления зубов. Горизонтальный тип роста характеризуется преобладанием переднего направления роста нижней челюсти, относительно короткой нижней третью лица, горизонтальным направлением роста мыщелка.

Пациенты с горизонтальным типом роста имеют квадратное лицо, развитые жевательные мышцы, склонность к глубокому резцовому перекрытию. У них благоприятный прогноз при лечении дистального прикуса, так как нижняя челюсть имеет тенденцию к переднему росту. Вертикальный тип роста проявляется преобладанием заднего и вниз направления роста нижней челюсти, увеличенной нижней третью лица, долихоцефалическим черепом. Такие пациенты имеют вытянутое лицо, открытый прикус или тенденцию к нему, слабые жевательные мышцы.

Основные углы, характеризующие тип роста — это угол нижней челюсти (гониальный угол), составляющий в норме 120-130 градусов, угол наклона плоскости нижней челюсти к переднему основанию черепа (ML-NSL), высотные пропорции лица. Увеличение этих углов указывает на вертикальный тип роста, уменьшение — на горизонтальный. Определение типа роста критически важно, так как при вертикальном типе роста необходимо избегать удаления зубов и вертикальных перемещений, которые могут усугубить открытый прикус.

Позиция зубов и профиль мягких тканей

Телерентгенограмма в боковой проекции позволяет оценить положение зубов относительно базисов челюстей и костных структур лица. Измеряется угол инклинации (наклона) верхних и нижних резцов к плоскости основания верхней челюсти и к плоскости нижней челюсти соответственно. Нормальная инклинация верхних резцов составляет 110 градусов, нижних — 90 градусов к плоскости нижней челюсти. Протрузия резцов — чрезмерный наклон вперед — создает выпуклый профиль и выступающие губы. Ретрузия резцов — чрезмерный наклон назад — приводит к западению губ и уплощению профиля.

Анализ профиля мягких тканей является важной частью ортодонтической диагностики, так как конечная цель лечения — не только правильный прикус, но и гармоничная эстетика лица. На телерентгенограмме оцениваются контуры мягких тканей профиля — лоб, нос, губы, подбородок. Используются различные линии и углы для оценки профиля — линия Ricketts, проходящая через кончик носа и подбородка, в норме нижняя губа находится на 2 мм кзади от этой линии, верхняя — на 4 мм. Носогубный угол характеризует наклон верхней губы относительно основания носа.

ТРГ в прямой проекции и трансверсальный анализ

Телерентгенограмма в прямой (фронтальной) проекции выполняется реже, чем боковая, но является необходимой при наличии асимметрии лица, перекрестного прикуса, подозрении на трансверсальные (поперечные) аномалии развития челюстей. Прямая ТРГ представляет собой снимок черепа анфас и показывает ширину верхней и нижней челюсти, симметричность их положения, совпадение срединных линий зубных рядов с лицевой срединной линией. На фронтальной телерентгенограмме четко визуализируются скуловые кости, глазницы, носовая перегородка, верхнечелюстные пазухи.

Основная задача анализа прямой ТРГ — выявление асимметрии лицевого скелета и зубных рядов. Измеряется отклонение срединной линии нижней челюсти от лицевой срединной, различия в высоте правой и левой сторон нижней челюсти, симметричность углов нижней челюсти. Оценивается ширина верхней челюсти по расстоянию между скуловыми точками, ширина нижней челюсти. Выявляется вертикальная асимметрия — различия в высоте альвеолярных отростков справа и слева, что может быть причиной перекрестного прикуса.

Прямая телерентгенограмма незаменима при планировании лечения пациентов с выраженной асимметрией лица, когда необходимо определить, связана ли асимметрия со смещением нижней челюсти или с истинной скелетной асимметрией — односторонней гипо- или гиперплазией мыщелка нижней челюсти. При функциональном смещении нижней челюсти возможна ортодонтическая коррекция, при истинной скелетной асимметрии может потребоваться ортогнатическая хирургия — остеотомия нижней челюсти для коррекции ее положения.

Планирование ортодонтического лечения на основе ТРГ

Данные цефалометрического анализа телерентгенограммы являются основой для составления индивидуального плана ортодонтического лечения. На основании измерений врач определяет тип аномалии прикуса — скелетный или зубоальвеолярный. При зубоальвеолярных аномалиях, когда челюсти находятся в правильном соотношении, а нарушения связаны только с неправильным положением зубов, возможна классическая ортодонтическая коррекция брекет-системами или элайнерами. При скелетных аномалиях, особенно тяжелых формах второго и третьего классов, может потребоваться комбинированное ортодонтическо-хирургическое лечение.

На основании анализа ТРГ решается вопрос о необходимости удаления зубов для создания места в зубном ряду. Дефицит места рассчитывается с учетом размеров зубов, ширины и длины зубных дуг, положения резцов. При значительном дефиците места (более 8-10 мм) и протрузии резцов обычно планируется удаление четырех премоляров — по одному в каждом квадранте. При меньшем дефиците возможны альтернативы — сепарация (межапроксимальная редукция эмали), дистализация моляров, расширение зубных дуг.

Динамическое наблюдение и контроль результатов

Телерентгенография используется не только для первичной диагностики, но и для контроля процесса и результатов ортодонтического лечения. Повторная ТРГ выполняется в середине активной фазы лечения (через 12-18 месяцев) для оценки происходящих изменений и при необходимости коррекции плана лечения. Сравнительный анализ начальной и промежуточной телерентгенограммы показывает направление и величину перемещения зубов, изменения в профиле мягких тканей, ответ костных структур на ортодонтическое воздействие.

После завершения активной фазы ортодонтического лечения и снятия брекетов выполняется финальная телерентгенограмма для документирования достигнутых результатов и оценки стабильности. Цефалометрический анализ финальной ТРГ показывает изменения всех параметров по сравнению с начальными значениями. Оценивается достижение целевых значений углов SNA, SNB, ANB, инклинации резцов, улучшение профиля мягких тканей. Эти данные важны для прогнозирования стабильности результатов и планирования ретенционного периода.

ТРГ при планировании ортогнатической хирургии

Для пациентов с тяжелыми скелетными формами аномалий прикуса, которые не могут быть исправлены только ортодонтическими методами, планируется комбинированное лечение с ортогнатической хирургией. Телерентгенография играет ключевую роль в предоперационном планировании. На основе ТРГ хирург и ортодонт совместно определяют объем и направление хирургических перемещений челюстей. Современные компьютерные программы позволяют проводить виртуальное планирование операции с прогнозированием изменений профиля лица.

На телерентгенограмме измеряется величина сагиттального и вертикального несоответствия челюстей, которое необходимо устранить хирургически. При дистальном прикусе, связанном с ретрогнатией нижней челюсти, планируется остеотомия нижней челюсти с ее выдвижением вперед (bilateral sagittal split osteotomy). При мезиальном прикусе, обусловленном прогнатией нижней челюсти, проводится остеотомия с перемещением нижней челюсти назад или остеотомия верхней челюсти с ее выдвижением вперед. При вертикальных аномалиях выполняется изменение высоты челюстей.

Педиатрические аспекты телерентгенографии

У детей и подростков в период роста телерентгенография имеет особое значение, так как позволяет не только диагностировать текущее состояние, но и прогнозировать дальнейшее развитие зубочелюстной системы. Последовательные телерентгенограммы, выполненные с интервалом в год, позволяют оценить тип и скорость роста лицевого скелета, изменения в соотношении челюстей. У детей с дистальным прикусом и ретрогнатией нижней челюсти важно определить, будет ли нижняя челюсть расти вперед самостоятельно или необходима стимуляция ее роста функциональными аппаратами.

Раннее ортодонтическое лечение в период молочного и сменного прикуса основывается на данных телерентгенографии. При втором скелетном классе у детей 7-10 лет с горизонтальным типом роста применяются функциональные аппараты — активатор, регулятор функции Френкеля, аппарат Гербста, которые стимулируют рост нижней челюсти вперед и сдерживают рост верхней. Эффективность такого лечения контролируется повторными ТРГ, показывающими изменения углов SNA, SNB, ANB и длины тела нижней челюсти.

Современные технологии цефалометрического анализа

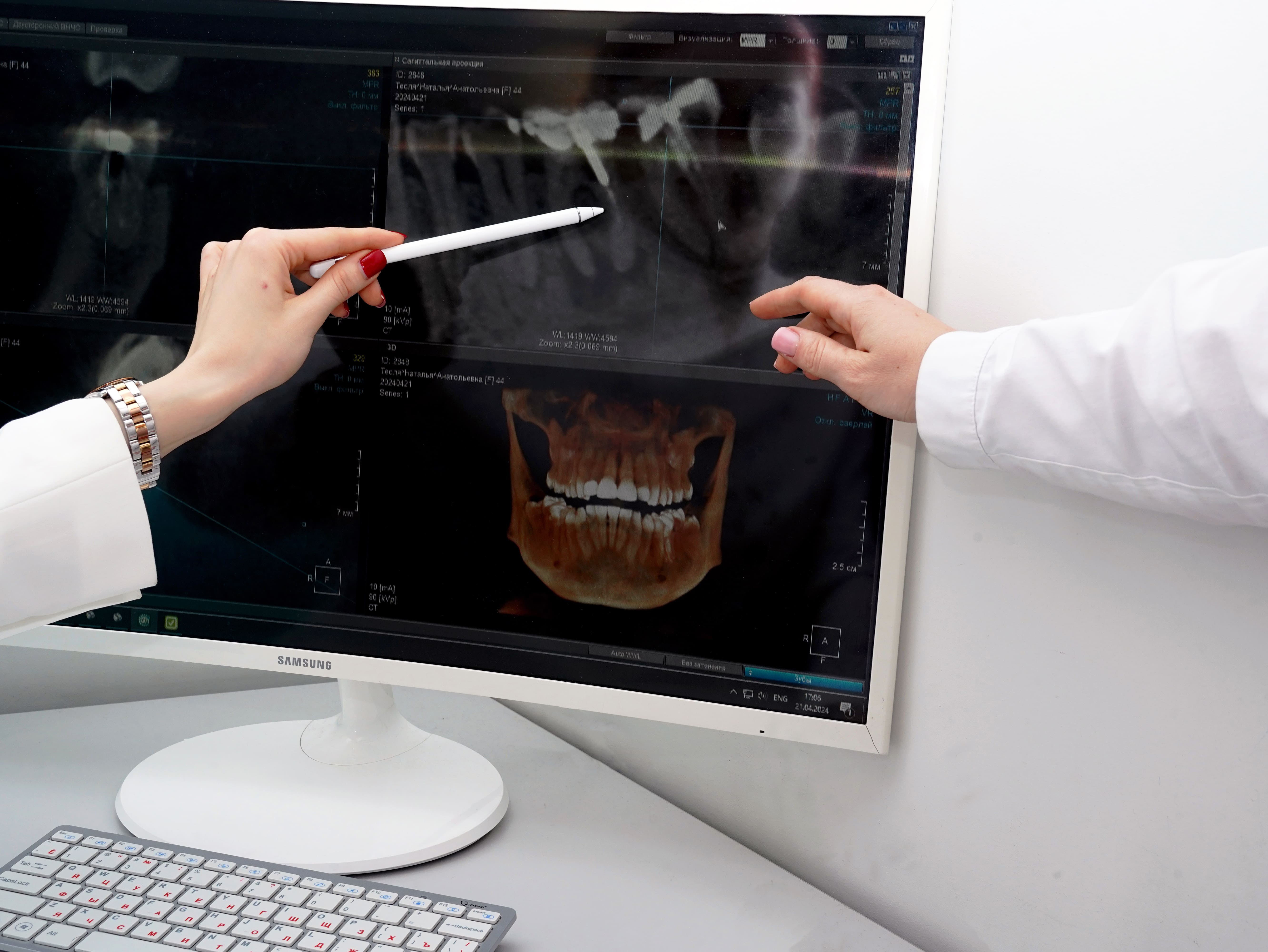

Развитие цифровых технологий значительно упростило и ускорило процесс цефалометрического анализа телерентгенограмм. Современные компьютерные программы — Dolphin Imaging, Quick Ceph, WebCeph и другие — позволяют проводить автоматическую или полуавтоматическую разметку анатомических точек на цифровых снимках. Врач отмечает ключевые точки на экране монитора с помощью мыши, программа автоматически проводит все необходимые линии, измеряет углы и расстояния, сравнивает полученные значения с нормативными.

Результаты цефалометрического анализа представляются в виде таблиц с числовыми значениями всех параметров, графиков, показывающих отклонение от нормы, цветных схем профиля. Программы позволяют накладывать снимки друг на друга для оценки динамики изменений, проводить виртуальное планирование лечения — прогнозировать изменения профиля при различных вариантах перемещения зубов, удалении премоляров, хирургических операциях. Такие возможности значительно повышают точность диагностики и качество планирования лечения.

Безопасность телерентгенографии

Вопрос радиационной безопасности является важным при любых рентгенологических исследованиях. Доза облучения при телерентгенографии варьирует в зависимости от типа аппарата и составляет 0,02-0,06 мЗв для боковой проекции и 0,03-0,09 мЗв для прямой проекции. Это значительно меньше дозы при флюорографии органов грудной клетки (0,5 мЗв), компьютерной томографии головы (2-3 мЗв) и сопоставимо с естественным фоновым излучением, которое человек получает за несколько дней обычной жизни из окружающей среды.

Современные цифровые цефалостаты используют высокочувствительные датчики, позволяющие снижать дозу излучения без потери качества изображения. Применяются коллиматоры, ограничивающие рентгеновский пучок только областью интереса, защитные фартуки и воротники для экранирования критических органов. Согласно международным рекомендациям, диагностическая польза телерентгенографии многократно превышает потенциальный риск от минимального облучения, поэтому исследование может проводиться так часто, как требуется для качественной диагностики и контроля лечения.

Преимущества телерентгенографии в клинике Униклиник

Стоматологическая клиника «Униклиник» в Москве оснащена современным цефалостатом экспертного класса, позволяющим выполнять телерентгенографию в боковой и прямой проекциях с высоким качеством изображения и минимальной лучевой нагрузкой. Цифровая технология обеспечивает моментальное получение снимка и его передачу в компьютерные программы для цефалометрического анализа. Фиксация головы пациента специальными устройствами — ушными вкладышами и носовым упором — гарантирует стандартное положение и воспроизводимость результатов при повторных исследованиях.

Исследования проводятся квалифицированными специалистами с соблюдением всех протоколов радиационной безопасности. Каждая телерентгенограмма сопровождается заключением врача-рентгенолога, а цефалометрический анализ выполняется врачом-ортодонтом с использованием профессионального программного обеспечения. Результаты выдаются пациенту в цифровом формате с подробным описанием всех измерений и выводами о типе аномалии прикуса, что позволяет при необходимости получить второе мнение других специалистов. Записаться на телерентгенографию в «Униклиник» можно по телефону или через форму онлайн-записи на сайте клиники в удобное время.
